900KW機組技術參數及配置

一、主要技術參數：

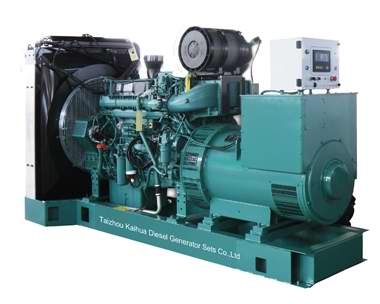

（一）900KW柴油發電機組

1、輸出柴油發電機組型號：900GF

額定功率（KW）：900                        額定電壓（V）：400/230

額定電流（A）：1620                        額定頻率（HZ）：50

功率因素：0.8                             燃油消耗率g/kw.h: ≤ 210

電壓整定范圍： ≥±5%                     穩態電壓調整率： ≤±1%

瞬態電壓偏差（100%突減功率）： ≤+25%       瞬態電壓偏差（突加功率）： ≤-20%

電壓穩定時間： ≤6S                       電壓不平衡度： ≤1%

頻率降： ≤5%                            穩態頻率帶： ≤1.5%

瞬態頻率偏差（100%突減功率）： ≤+12%     頻率恢復時間： ≤5S

瞬態頻率偏差（突加功率）： ≤-10%

絕緣等級：H級                            機組出線方式：三相四線

啟動方式：電啟動                          機組重量:9500

機組外形尺寸（長*寬*高mm）：4500*1400*2600

2、柴油機生產商/型號：玉柴YC6C1520-D31，四沖程

吸氣方式： 增壓中冷

汽缸數： 6缸 直列

排量：39.58L                          缸徑×行程： 200×210（mm）                          額定轉速： 1500rpm                        調速系統： 電調

發動機功率：1h/1118                       機油容量（L）：180

3、發電機生產商型號：揚州發電機

相數：3                               接線方式： 三相四線，Y 型繞接

軸承數： 1                            功率因數： 0.8

防護等級： IP22                       海拔要求： ≤1000m

勵磁方式： 無刷自勵                   絕緣等級/溫升等級： H/H

電話影響系數 TIF： ＜50               電話諧波系數 THF： ＜2%

發電機容量： 1125KVA                 發電機效率： 96.2%

冷卻空氣流量：2.69m³/s
